PRODUCT GATEGORYPW-N係列（聚丙烯含玻璃纖維）
PW-N係列（聚丙烯含玻璃纖維）
PW-N係列（聚丙烯含玻璃纖維）
自吸式磁力驅動泵
·精密射出零件，聚丙烯含玻璃纖維。
·設計先進，氣體結構和液體結構分開。
·結實耐用，運轉可靠。
·5種型號，最大流量達600L/min。
·最大自吸揚程達4m。
·標準的管線連接，適合各種馬達。
技術參數表
型號 | 連接方法 | S.G | 性能，50/60Hz | 最大自吸揚程 （m） | 馬達 （KW）2860/3440 | |||
法蘭進口*出口 | 螺紋（"） 進口*出口 | 容量-在規定點出口揚程（L/min at M) | 最大容量-最大排放量 （L/min at M) | |||||
NH-400PW-N | 40*40 | 11/2*11/2 | 240-10.5/240/9.5 | 3 | 0.37 | |||
1.3 | 160 at 5/120 at 6 | 200-8.5/200/8.5 | ||||||
NH-401PW-N | 40*40 | 11/2*11/2 | 1.1 | 200 at 10/200 at 8 | 320-16/320-15 | 3.3 | 0.75 | |
1.3 | 160 at 10/160 at 9 | 290-14/290/12.5 | ||||||
NH-402PW-N | 50*40 | 2*11/2 | 1.1 | 250 at 16/250 at 16 | 470-24.5/470-20.5 | 4 | 1.5 | |
1.3 | 265 at 14/265 at 13 | 450-22/450/19 | ||||||
NH-403PW-N | 50*40 | 2*11/2 | 1.1 | 280 at 21/290 at 19 | 570-26/570/23 | 4 | 2.2 | |
1.3 | 240 at 18/240 at 18 | 550-23/550-21 | ||||||
NH-405PW-N | 50*40 | 2*11/2 | 1.1 | 330 at 25/330 at 26 | 600-32/600-32.5 | 4 | 3.7 | |
1.3 | 330 at 25/320 at 23 | 600-32/570-31 | ||||||

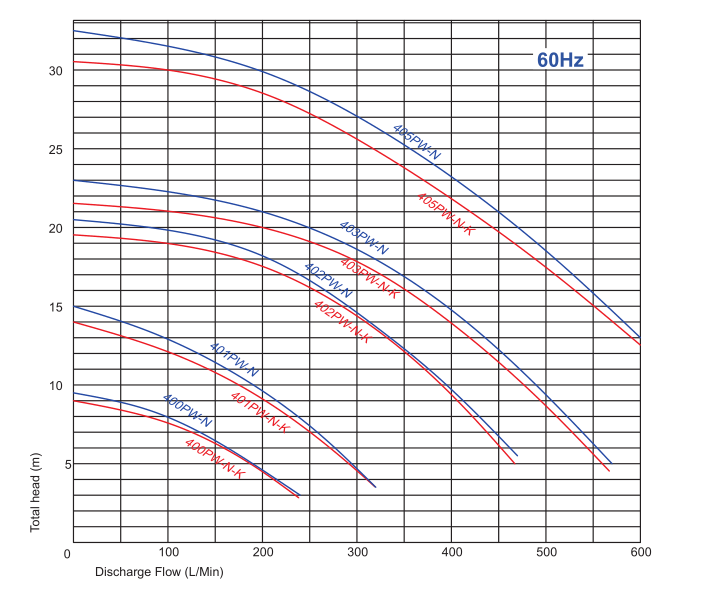

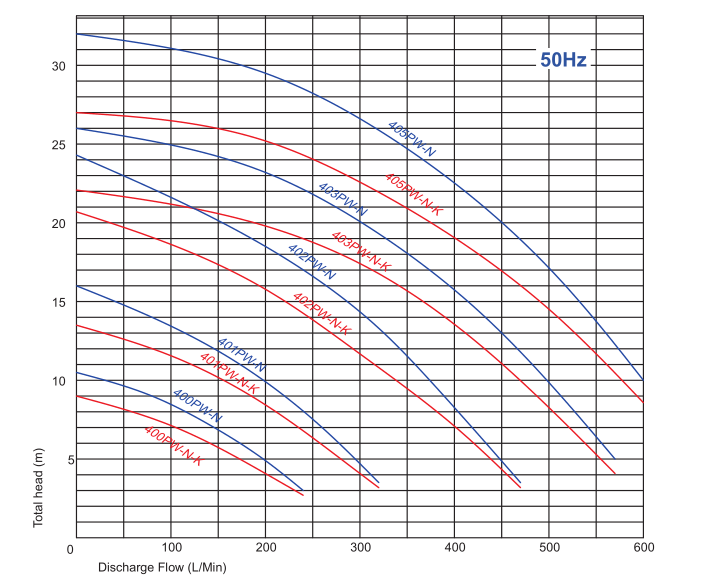

性能曲線圖

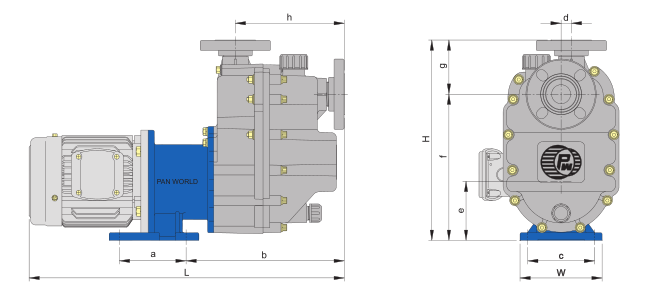

安裝尺寸圖
